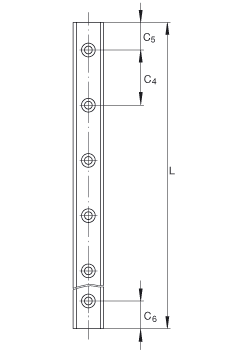

INA GFS9導軌尺寸圖紙
GFS系列微型滑動導軌的直線導引系統
| h | 6,75?mm? |
|---|
| a | 9?mm? |
|---|
| L | 3000?mm? | 最大導軌長度 L |
|---|
|
| C4 | 20?mm? |
|---|
| C5 max | 17?mm? | aL 和 aR 取決于導軌長度 L |
|---|
| C5 min | 5?mm? | aL 和 aR 取決于導軌長度 L |
|---|
| C6 max | 17?mm? | aL 和 aR 取決于導軌長度 L |
|---|
| C6 min | 5?mm? | aL 和 aR 取決于導軌長度 L |
|---|
| f | 0,5?mm? |
|---|
| h1 | 2,5?mm? |
|---|
| K1 | M2? |
|---|
|
| mS | 160?g/m? | 導軌的質量 |
|---|
|
德國INAGFS9導軌現貨供應商
您當前查看的是INAGFS9軸承，該軸承的規格為：內徑，6.75mm，外徑：9，厚度3000，INAGFS9軸承是INA旗下導軌，該軸承主要應用于內燃機、減速裝置、汽車轉向銷、 燃?xì)廨啓C(jī)、電機、 大型農業機械、農業、儀器儀表、軋鋼機齒輪箱座、擠壓機、等領域。INAGFS9軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
