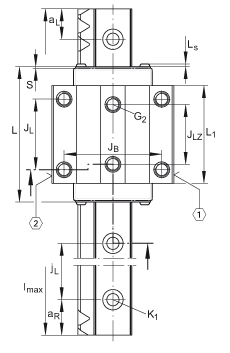

INA KUVE35-B-ZHST+SVS球單軌引導系統尺寸圖紙
KUVE..-B-ZHST+SVS系列標準滑塊，導軌側面帶齒，四排滿裝球；可提供耐腐蝕設計的直線導引系統
 |
      |
 |
 |
| 润滑接头位于滑块端盖侧面 |
 |
| 润滑接头位于滑块端盖端面 |
 |
| 润滑嘴3) |
 |
| 载荷方向 |
| H | 87?mm? |
|---|
| B | 100?mm? |
|---|
| L | 111,4?mm? |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 3) | 根據 DIN 71 412-B M6 標準, 帶錐頭的潤滑嘴被松散提供 |
|---|
| A1 | 33?mm? |
|---|
| A2 | 9?mm? |
|---|
| A3 | 12,3?mm? |
|---|
| A4 | 11?mm? |
|---|
| aL max | 51?mm? | aL 和 aR 取決于導軌長度，在某些情況下，孔可能和齒條固定孔產生干涉。 |
|---|
| aL min | 28?mm? | 對 LFS..-C, -CE, -CEE, -E, -EE, -F, -FE 的彈性模量:72000 N/mm2 |
|---|
| aR max | 51?mm? | aL 和 aR 取決于導軌長度，在某些情況下，孔可能和齒條固定孔產生干涉。 |
|---|
| aR min | 28?mm? | aL 和 aR 取決于導軌長度，在某些情況下，孔可能和齒條固定孔產生干涉。 |
|---|
| b | 48,75?mm? | 公差: -0,005 / -0,03 |
|---|
| G2 | M10? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M8 = 24
M10 = 41
如有可能，應有螺釘防松措施。 |
|---|
| H1 | 45,8?mm? |
|---|
| H4 | 14,3?mm? |
|---|
| H5 | 6,5?mm? |
|---|
| h | 66?mm? |
|---|
| h1 | 54?mm? |
|---|
| h5 | 39?mm? |
|---|
| JB | 82?mm? |
|---|
| JL | 62?mm? |
|---|
| JL6 | 16?mm? |
|---|
| JLZ | 52?mm? |
|---|
| jL | 80?mm? |
|---|
| K1 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，應有螺釘防松措施。 |
|---|
| K3 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，應有螺釘防松措施。 |
|---|
| K6 | M8? | 根據 DIN 7984-8.8 標準的螺釘
最大鎖緊力矩（Nm）：
M6 = 17
M8 = 41
如有可能，應有螺釘防松措施。 |
|---|
| L1 | 80?mm? |
|---|
| LS | 1,65?mm? |
|---|
| lmax | 2860?mm? | 單根帶齒導軌的最大長度為960mm 。
單元的最大單根銷售長度為2860 mm 。
通過協商，單根長度可達到5740mm。 |
|---|
| N3 | 5,5?mm? | 最大允許的潤滑連接螺紋深度：
7 mm |
|---|
| N4 | 5,5?mm? | 最大允許的潤滑連接螺紋深度：
7 mm |
|---|
| S | 0,5?mm? |
|---|
| T5 | 13?mm? |
|---|
| T6 | 12?mm? |
|---|
|
| mW | 2,02?kg? | 滑塊的質量 |
|---|
| mS | 19,2?kg/m? | 導軌的質量 |
|---|
| 根據 DIN 636,基本額定載荷的計算，
基本額定動載荷基于實踐經驗。 |
|---|
| C | 38000?N? | 基本額定動載荷 |
|---|
| C0 | 72000?N? | 基本額定靜載荷 |
|---|
| M0x | 1465?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 1020?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 1020?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
| m | 4? | 模數 |
|---|
| 根據 DIN3 975/76 標準的齒，中心距離和減速比 |
|---|
| 側面帶齒的導軌 TKVD..-ZHST+SVS 也可以和其它用于 KUVE 的滑塊結合使用。 |
|---|
|
