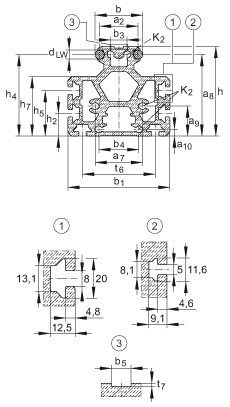

INA LFS25-M導軌尺寸圖紙
LFS..-M系列中空截面輪廓，帶安裝槽，帶兩根軌道軸；可提供耐腐蝕設計的直線導引系統
| h | 46?mm? |
|---|
| b | 25?mm? |
|---|
| lmax | 2000?mm? | 導軌的最大長度 L；更長的導軌可分成幾段供貨，并且相應地標注。 |
|---|
|
| a2 | 19?mm? |
|---|
| b1 | 56?mm? |
|---|
| b5 | 5,2?mm? |
|---|
| dLW | 6?mm? |
|---|
| ez | 19,4?mm? |
|---|
| h2 | 22?mm? |
|---|
| h4 | 41,6?mm? |
|---|
| h7 | 31,5?mm? |
|---|
| K2 | 4,65?mm? | 直徑
非切削螺旋鉆孔或螺旋切削螺栓的中心孔按 DIN 7513。 |
|---|
| ly | 314429?mm^4? |
|---|
| lz | 186693?mm^4? |
|---|
| LFQ | 1156?mm^2? | 橫截面積 |
|---|
| t6 | 30?mm? |
|---|
| t7 | 1,6?mm? |
|---|
| Wy | 11230?mm^3? |
|---|
| Wz | 9623?mm^3? |
|---|
|
| mS | 3500?g/m? | 導軌的質量 |
|---|
| 訂貨型號：
- 具有耐腐蝕性能的導軌：LFS..-RB |
|---|
| 對 LFS..-M, -N, -NZZ 的彈性模量：72,000 N/mm2 |
|---|
| 導軌只能和可調游隙的滑塊一起使用。如果要使用 SF 和 LFCL 滑塊，請先和我們聯系 |
|---|
|
