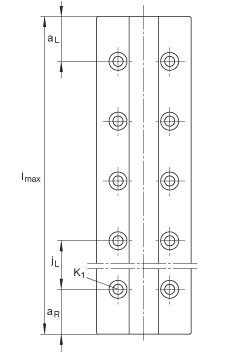

INA TKDM15-W導軌尺寸圖紙
TKDM..-W系列兩排微型直線循環球軸承及導軌組件，耐腐蝕設計的直線導引系統
| h | 10?mm? |
|---|
| b | 42?mm? |
|---|
| lmax | 680?mm? | 導軌的最大長度為 L max；更長的導軌需通過協商定制。
可用的標準長度：
160 mm:0.47 kg
240 mm:0.71 kg
320 mm:0.94 kg
440 mm:1.29 kg
560 mm:1.65 kg
680 mm:1.99 kg |
|---|
|
| aL max | 26,5?mm? |
|---|
| aL min | 6,5?mm? |
|---|
| aR max | 26,5?mm? |
|---|
| aR min | 6,5?mm? |
|---|
| h1 | 5,5?mm? |
|---|
| jB | 23?mm? |
|---|
| jL | 40?mm? |
|---|
| K1 | M4? | 根據 DIN ISO 4762-12.9的螺釘
如果有調節螺釘，應有螺釘防松措施。
最大鎖緊力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5 |
|---|
|
|
德國INATKDM15-W導軌現貨供應商
您當前查看的是INATKDM15-W軸承，該軸承的規格為：內徑，10mm，外徑：42，厚度680，INATKDM15-W軸承是INA旗下導軌，該軸承主要應用于工業用品、機械設備、這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷 狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度、 燃氣輪機、冶金、電機、碾煤機、農業、馬達、塔吊、等領域。INATKDM15-W軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
