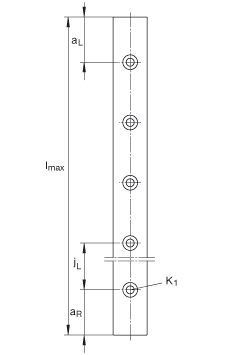

INA TKDM9-W導軌尺寸圖紙
TKDM..-W系列兩排微型直線循環球軸承及導軌組件，耐腐蝕設計的直線導引系統
| h | 7?mm? |
|---|
| b | 18?mm? |
|---|
| lmax | 690?mm? | 導軌的最大長度為 L max；更長的導軌需通過協商定制。
可用的標準長度：
90 mm:0.08 kg
120 mm:0.11 kg
150 mm:0.14 kg
180 mm:0.16 kg
240 mm:0.22 kg
300 mm:0.27 kg
690 mm:0.62 kg |
|---|
|
| aL max | 20,5?mm? |
|---|
| aL min | 5,5?mm? |
|---|
| aR max | 20,5?mm? |
|---|
| aR min | 5,5?mm? |
|---|
| h1 | 2,5?mm? |
|---|
| jL | 30?mm? |
|---|
| K1 | M3? | 根據 DIN ISO 4762-12.9的螺釘
如果有調節螺釘，應有螺釘防松措施。
最大鎖緊力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5 |
|---|
|
| mS | 0,9?kg/m? | 導軌的質量 |
|---|
|
德國INATKDM9-W導軌現貨供應商
您當前查看的是INATKDM9-W軸承，該軸承的規格為：內徑，7mm，外徑：18，厚度690，INATKDM9-W軸承是INA旗下導軌，該軸承主要應用于這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷 狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度、械儀器儀表、汽車、印刷設備、擠壓機 、冶金、化工、成形機、擠壓機、自動化設備、等領域。INATKDM9-W軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
