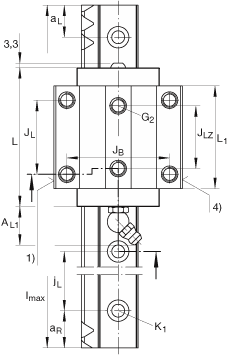

INA TKVD30-ZHST+SVS導軌尺寸圖紙
TKVD..-ZHST+SVS系列四排直線循環球軸承及導軌組件，導軌側面帶螺旋齒的直線導引系統
| h | 62,5?mm? |
|---|
| b | 39,75?mm? | 公差: -0,005 / -0,03 |
|---|
| lmax | 2860?mm? | 單根帶齒導軌的最大長度為960mm 。
單元的最大單根銷售長度為2860 mm 。
通過協商，單根長度可達到5740mm。 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| aL max | 51?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 28?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 51?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 8?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| h1 | 50,5?mm? |
|---|
| h5 | 39?mm? |
|---|
| jL | 80?mm? |
|---|
| K1 | M8? | 根據 ISO 4762-12.9 的安裝螺釘
最大鎖緊力矩（Nm）：
M6 = 17
M8 = 41
如有可能，應有螺釘防松措施。 |
|---|
|
| mS | 8,5?kg/m? | 導軌的質量 |
|---|
| m | 4? | 模數：對其它的模數值也適用 |
|---|
| 根據 DIN3 975/76 標準的齒，中心距離和減速比 |
|---|
|
