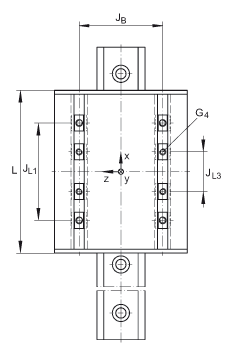

INA LFCL25滑塊尺寸圖紙
LFCL系列中空滑塊，無游隙；可提供耐腐蝕設計的直線導引系統
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFCL |
    |
 |
| 带 LFS..-M 的 LFCL |
 |
| 带 LFS..-F 的 LFCL |
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F 的LFCL |
 |
| 载荷方向 |
| H1 | 30,5?mm? |
|---|
| B | 80?mm? |
|---|
| L | 110?mm? |
|---|
|
| 1) | 螺紋孔為 M3 的螺旋槽 |
|---|
| G4 | M6? | 最大螺絲深度
M6 = 10 mm
M8 = 12 mm
M10 = 14 mm |
|---|
| H | 滑塊和導軌的總高度：
H = 32.1 mm
對 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H = 63.1 mm
對 LFS..-M
導軌 LFS..-M 只能和帶可調游隙的滑塊一起使用。
如果要使用 SF 和 LFCL 滑塊，請先和我們聯系 |
|---|
| H2 | 21,5?mm? | 公差: +0,3 |
|---|
| H3 | 15,4?mm? |
|---|
| JB | 47?mm? |
|---|
| JB1 | 47?mm? |
|---|
| JB2 | 69?mm? |
|---|
| JL1 | 52?mm? |
|---|
| JL3 max | 26?mm? |
|---|
| JL3 min | 13?mm? |
|---|
|
| mW | 440?g? | 滑塊的質量 |
|---|
| 基本額定載荷不適用于 '-RB' 設計。 |
|---|
| Cy | 4600?N? | y 方向的基本額定動載荷 |
|---|
| C0y | 2400?N? | y 方向的基本額定靜載荷 |
|---|
| Cz | 7230?N? | z 方向的基本額定動載荷 |
|---|
| C0z | 4500?N? | z 方向的基本額定靜載荷 |
|---|
| M0x | 25?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 120?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 65?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
| 訂貨型號：
- 耐腐蝕設計:
滑塊：LFCL..-RB
導軌：LFS..-RB
滾輪:LFR..-2RSR-RB
- 不帶孔的導軌：
LFS..-OL |
|---|
| 中孔截面的設計取決于尺寸。 |
|---|
| LFR50/8-6-2Z? | 使用的滾輪
軸的直徑：6 mm
對于替換零件的訂貨，請和我們聯系。 |
|---|
| LFS25? | 基于此導軌的基本額定載荷和額定扭矩的計算 |
|---|
|
