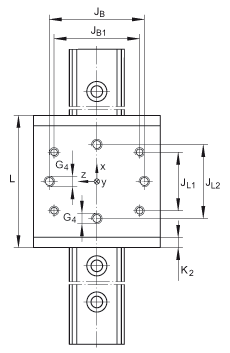

INA LFKL25-SF滑塊尺寸圖紙
LFKL..-SF系列緊湊型滑塊，無游隙；可提供耐腐蝕設計的直線導引系統
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFKL |
    |
 |
| 带 LFS..-M 的 LFKL |
 |
| 带 LFS..-F, -FE 的 LFKL |
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F, -FE 的 LFKL |
 |
| 载荷方向 |
|
| G4 | M5? |
|---|
| H | 滑塊和導軌的總高度：
H = 25 mm
對 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H = 56 mm
對 LFS..-M
導軌 LFS..-M 只能和帶可調游隙的滑塊一起使用。
如果要使用 SF 和 LFKL滑塊，請先和我們聯系 |
|---|
| H2 | 14,4?mm? | 公差: +0,3 |
|---|
| H3 | 9?mm? |
|---|
| JB | 50?mm? | 公差: +/-0,2 |
|---|
| JB1 | 40?mm? |
|---|
| JL1 | 45?mm? |
|---|
| JL2 | 60?mm? | 公差: +/-0,2 |
|---|
| K2 | 5?mm? |
|---|
|
| mW | 300?g? | 滑塊的質量 |
|---|
| MA | 2,5?Nm? | 適用于標準設計。
對滾輪的螺栓,向心螺栓的鎖緊力矩應達到 MA。 |
|---|
| MA | 2,5?Nm? | 可采用耐腐蝕設計 'RB'。
對滾輪的螺栓,向心螺栓的鎖緊力矩應達到 MA。 |
|---|
| 基本額定載荷不適用于 '-RB' 設計。 |
|---|
| Cy | 1280?N? | y 方向的基本額定動載荷 |
|---|
| C0y | 820?N? | y 方向的基本額定靜載荷 |
|---|
| Cz | 2580?N? | z 方向的基本額定動載荷 |
|---|
| C0z | 1800?N? | z 方向的基本額定靜載荷 |
|---|
| Mx | 13?Nm? | 繞 X 軸的額定動扭矩 |
|---|
| M0x | 8?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| My | 58?Nm? | 繞 Y 軸的額定動扭矩 |
|---|
| M0y | 40?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| Mz | 31?Nm? | 繞 Z 軸的額定動扭矩 |
|---|
| M0z | 18?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
| 訂貨型號：
- 耐腐蝕設計:
滑塊：LFCL..-RB
導軌：LFS..-RB
滾輪:LFR..-2RSR-RB
- 不帶孔的導軌：
LFS..-OL |
|---|
| 無潤滑嘴，可以通過端孔實現再潤滑 |
|---|
| LFR50/5-6-2Z? | 使用的滾輪
軸的直徑：6 mm
對于替換零件的訂貨，請和我們聯系。 |
|---|
| LFS25? | 基于此導軌的基本額定載荷和額定扭矩的計算 |
|---|
|
