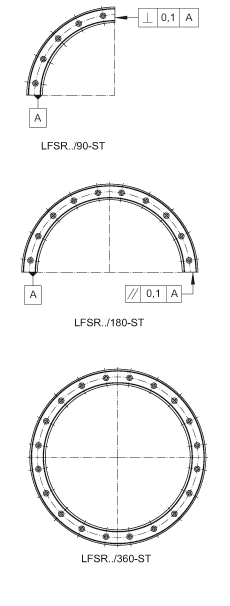

INA LFSR52-150/360-St導軌尺寸圖紙
LFSR..-St系列實心曲導軌；可提供耐腐蝕設計的直線導引系統
|
| a2 | 42?mm? |
|---|
| b1 | 40?mm? |
|---|
| dLW | 10?mm? |
|---|
| h1 | 21?mm? |
|---|
| h4 | 25,1?mm? |
|---|
| N1 | 11? | 根據 DIN ISO 4762-8.8的固定螺釘 |
|---|
| N3 | 19?mm? |
|---|
| r1 | 124?mm? |
|---|
| x | 12? | 節圓為 r1 的孔的數量 |
|---|
| α | 30?°? |
|---|
| α/2 | 15?°? |
|---|
| β | 360?°? |
|---|
|
| mS | 8?kg? | 導軌的質量 |
|---|
| 注意：
如果曲導軌要和直導軌結合使用，則必須作為單元一起訂貨。 |
|---|
|
德國INALFSR52-150/360-St導軌現貨供應商
您當前查看的是INALFSR52-150/360-St軸承，該軸承的規格為：內徑，34mm，外徑：52，厚度150，INALFSR52-150/360-St軸承是INA旗下導軌，該軸承主要應用于醫L器械、軋鋼機、工程機械、擠壓機、汽車、發電機、機械設備、軋鋼機輥頸及減速裝置、裝卸搬運機械和各類產業機械、 燃?xì)廨啓C(jī)、等領域。INALFSR52-150/360-St軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
