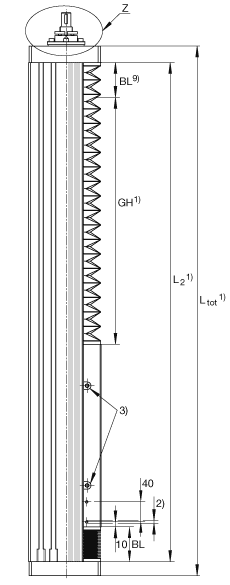

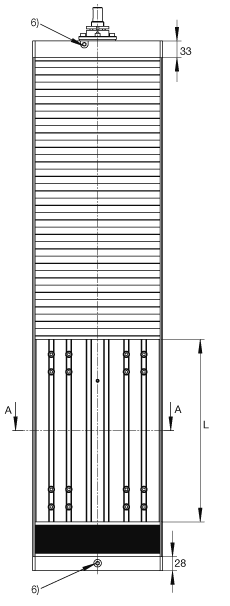

INA MDKUVE25-KGT10串聯直線執行器尺寸圖紙
MDKUVE..-KGT系列帶四排直線循環球軸承與導軌組件以及滾珠絲桿驅動的串行執行器的直線導引系統
|
| 1) | L2 = 總行程 x 1.18 + L + 25
Ltot = 總行程 x 1.18 + L + 86
總行程= 有效行程 + 2 x S（mm）
注意:允差 S 標示了適用于特殊應用的安全范圍值且該數值至少與主軸節距尺寸相當
Pz；總行程單位為 mm。
支撐導軌的最大長度為 L2 = 5300 mm。 全行程長度超過 1200 mm 的執行器能與可移動的主軸支撐配合 (后綴為 SPU 或 2SPU)。 |
|---|
| 3) | 根據 DIN 3505-AM6 (4x) 標準的潤滑嘴 |
|---|
| 4) | 槽寬 8 |
|---|
| 5) | 槽寬 10 |
|---|
| 6) | 根據 DIN 3505-AM6 標準的潤滑嘴 |
|---|
| 8) | 深 3.5 |
|---|
| 9) | 有效長度 BL 如下
BL = （總行程 x 0.18 + 25） / 2 |
|---|
| B1 | 250?mm? |
|---|
| B2 | 185?mm? |
|---|
| B3 | 115?mm? |
|---|
| B4 | 35?mm? |
|---|
| B5 | 50?mm? |
|---|
| B6 | 110?mm? |
|---|
| B7 | 210?mm? |
|---|
| B8 | 90?mm? |
|---|
| do x Pz | 32x10?mm? | 絲杠支撐
do x Pz = 名義主軸直徑 x 主軸節圓 |
|---|
| H1 | 75?mm? |
|---|
| H2 | 143?mm? |
|---|
| H3 | 25?mm? |
|---|
| H4 | 50?mm? |
|---|
| H5 | 70?mm? |
|---|
| L3 | 39?mm? |
|---|
| L4 | 67?mm? |
|---|
| L5 | 9?mm? |
|---|
|
| mtot | (Ltot - 61) x 0,041 + 19,3?kg? | 質量 |
|---|
| mLaw | 13?kg? | 滑塊的質量 |
|---|
| F/FM? | 螺母
此數值只適用于 Lh 壽命的計算
F = 單個螺母
FM = 預載雙螺母 (法蘭和圓柱螺母)。 |
|---|
| CI | 44?kN? | 螺母的基本額定載荷
此數值只適用于 Lh 壽命的計算
根據 DIN 69 051-4 標準的基本額定動載荷： 1978 |
|---|
| C0 I | 53?kN? | 螺母的基本額定載荷
此數值只適用于 Lh 壽命的計算
根據 DIN 69 051-4 標準的基本額定動載荷： 1978 |
|---|
| CII | 27,5?kN? | 主軸配置軸承的基本額定載荷
此數值只適用于 Lh 壽命的計算 |
|---|
| C0 II | 55?kN? | 主軸配置軸承的基本額定載荷
此數值只適用于 Lh 壽命的計算 |
|---|
| 115?Nm? | 最大驅動力矩:
驅動軸上的最大許用載荷 |
|---|
| M0x | 5500?Nm? | 滑塊引導系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支撐時使用。
當承受聯合載荷時，這些值必須減小。直線引導系統的設計標準，見 INA PF1 樣本。 |
|---|
| M0y | 8735?Nm? | 滑塊引導系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支撐時使用。
當承受聯合載荷時，這些值必須減小。直線引導系統的設計標準，見 INA PF1 樣本。 |
|---|
| M0z | 8417?Nm? | 滑塊引導系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支撐時使用。
當承受聯合載荷時，這些值必須減小。直線引導系統的設計標準，見 INA PF1 樣本。 |
|---|
| lz | 7069?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| ly | 899?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
|
