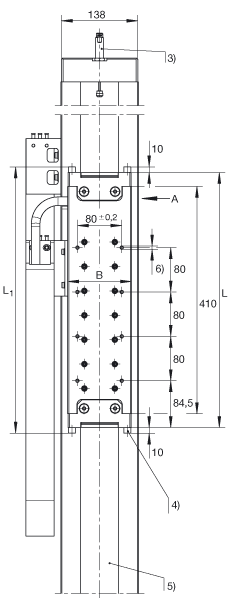

INA MKUVS42-LM-ADA-KT-STOD直線執行器尺寸圖紙
MKUVS42-LM系列帶直線球軸承及導軌組件且采用直接驅動的直線執行器的直線導引系統
|

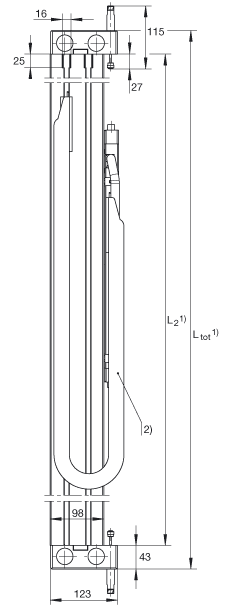

| 1) | L2 = 總行程 + L1 + 54
Ltot = 總行程 + L + 54 + 86
總行程= 有效行程 + 2 x S
允差 S 指適合于特殊應用的安全范圍，至少應為50 mm；總行程單位為mm。
最大單根支撐軌長度 L2 = 8000 mm |
|---|
| 2) | 靈活的電纜中繼系統 |
|---|
| 3) | 減震器 |
|---|
| 4) | 終端緩沖器 |
|---|
| 5) | 蓋板 |
|---|
| 6) | M6 x 10 深 (8x) |
|---|
| 7) | 兩端的潤滑接頭 |
|---|
| 8) | 根據 DIN 3405-AM6 標準的潤滑嘴 (4x) |
|---|
| 9) | 滑塊的上邊緣 |
|---|
| B2 | 80?mm? |
|---|
| B3 | 140?mm? |
|---|
| B4 | 133?mm? |
|---|
| B5 | 51?mm? |
|---|
| H1 | 10?mm? |
|---|
| H3 | 30?mm? |
|---|
| H4 | 70?mm? |
|---|
| H5 | 128?mm? |
|---|
| L1 | 480?mm? |
|---|
| L3 | 43?mm? |
|---|
| L4 | 323?mm? |
|---|
|
| mtot | (Ltot - 86) x 0,02 + 12?kg? | 除靈活的電纜中繼系統之外的質量 |
|---|
| mLaw | 8,8?kg? | 滑塊的質量 |
|---|
| C | 27,4?kN? | 滑塊引導系統的基本額定載荷
此數值只適用于 Lh 壽命的計算 |
|---|
| C0 | 51?kN? | 滑塊引導系統的基本額定載荷
此數值只適用于 Lh 壽命的計算 |
|---|
| M0x | 1450?Nm? | 直線引導系統的額定靜扭矩
這些數值是單一載荷，當執行器的下部完全被支撐時使用。
當承受聯合載荷時，這些值必須減小。
關于直線引導系統的設計標準，見下面的系列：直線引導系統 / 直線循環球軸承單元 / KUVS.. |
|---|
| M0y | 3940?Nm? | 直線引導系統的額定靜扭矩
這些數值是單一載荷，當執行器的下部完全被支撐時使用。
當承受聯合載荷時，這些值必須減小。
關于直線引導系統的設計標準，見下面的系列：直線引導系統 / 直線循環球軸承單元 / KUVS.. |
|---|
| M0z | 4020?Nm? | 直線引導系統的額定靜扭矩
這些數值是單一載荷，當執行器的下部完全被支撐時使用。
當承受聯合載荷時，這些值必須減小。
關于直線引導系統的設計標準，見下面的系列：直線引導系統 / 直線循環球軸承單元 / KUVS.. |
|---|
| ly | 1192?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| lz | 432?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
|
