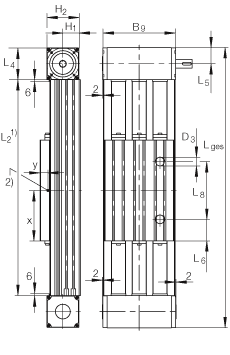

INA MLFI140-3ZR直線執行器尺寸圖紙
MLFI..-3ZR系列內導向滑塊，帶三個齒形帶的直線導引系統
|
| 1) | L2 = 總行程 + L1 + 12
L tot = 總行程 + L1 + 12 + 2 x L4
總行程= 有效行程 + 2 x S（mm）
注意：允差S指一個安全范圍，應該至少為85 mm。
最大支承軌長度8000 mm。 |
|---|
| 2) | DIN 3405-AM6 標準的漏斗型潤滑嘴 |
|---|
| B2 | 80?mm? | 槽寬8 mm |
|---|
| B3 | 130?mm? | 槽寬8 mm |
|---|
| B5 | 70?mm? | 槽寬8 mm |
|---|
| B6 | 140?mm? | 槽寬8 mm |
|---|
| B7 | 180?mm? |
|---|
| B8 | 8?mm? | 公差:P9; 根據 DIN 6885-1 標準的版本 A |
|---|
| B9 | 195?mm? |
|---|
| D | 80?mm? |
|---|
| D3 | 30?mm? | T 型槽的利用受孔的限制 |
|---|
| H1 | 45,5?mm? |
|---|
| H2 | 85,5?mm? |
|---|
| H3 | 25?mm? | 槽寬8 mm |
|---|
| H4 | 74,5?mm? |
|---|
| H5 | 45?mm? | 槽寬5 mm |
|---|
| L1 | 282?mm? |
|---|
| L4 | 80?mm? |
|---|
| L5 | 40?mm? |
|---|
| L6 | 73?mm? | T 型槽的利用受孔的限制 |
|---|
| L8 | 94?mm? |
|---|
| O | M6? |
|---|
| X | 120?mm? |
|---|
| Y | 24?mm? |
|---|
|
| mLaw | 5,5?kg? | 滑塊的質量 |
|---|
| mtot | (Ltot - 160) x 0,0138 + 12,7?kg? | 質量 |
|---|
| Fy er | 2400?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| F0y er | 4000?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| Fz er | 4500?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| F0z er | 4500?N? | 導軌系統滑塊的許用載荷
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0x er | 320?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0y er | 210?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| M0z er | 180?Nm? | 滑塊導軌系統的許用扭矩
這些數值是單一載荷，當執行器的下部完全被支承時使用。
當承受聯合載荷時，這些值必須減小。 |
|---|
| ly | 1636?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| lz | 200?cm^4? | 支撐軌的幾何轉動慣量 |
|---|
| 3 x 40 AT 10? | 齒形帶 |
|---|
| 4500?N? | 齒形帶的許用工作載荷 |
|---|
| 115?Nm? | 最大驅動力矩 |
|---|
| 0,75?kg/m? | 齒形帶的質量 |
|---|
| 160?mm/Umdr? | 進給量(mm/轉) |
|---|
| 8,2 x 10^-4?kg x m^2? | 兩個齒輪的質量慣性矩 |
|---|
|
