SKF2 x 7221 BECBP *參數
| 角接觸球軸承, 單列，用于配對安裝, 背對背配對 | |||||||||||

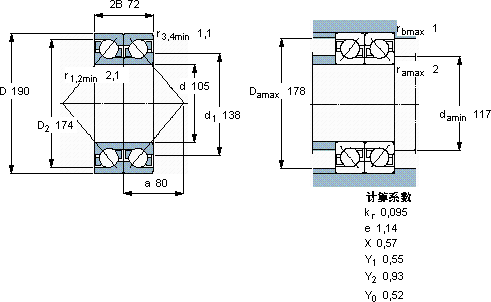

| 主要數據尺寸 | 基本負荷額定值 | 疲勞負荷限值 | 額定速度 | 體積 | 型號 | 軸承配對 | |||||
| 動態 | 靜態 | 參照速度 | 限制速度 | ||||||||
| d | D | 2B | C | C0 | Pu | * - SKF Explorer 軸承 | |||||
| mm | kN | kN | r/min | kg | - | - | |||||
 | |||||||||||
| 105 | 190 | 72 | 252 | 300 | 10,4 | 3400 | 4300 | 7,65 | 2 × 7221 BECBP * | DB | |
SKF角接觸球軸承2 x 7221 BECBP *屬于滾動軸承，它是單列，用于配對安裝的角接觸球軸承，內徑：105，外徑：190，厚度72，SKF2 x 7221 BECBP *主要應用于內燃機、等領域。如果您需要購買或者了解更多關于SKF2 x 7221 BECBP *的信息， 歡迎撥打訂購熱線：022-27921004
