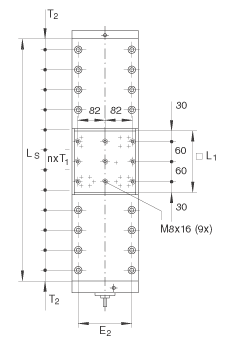

INA LTPG15-185-2005高精度直線工作臺尺寸圖紙
LTPG系列鑄鐵的直線導引系統
| H | 75?mm? |
|---|
| a | 80?mm? | 公差: +/-0,2 |
|---|
| L1 | 180?mm? |
|---|
|
| A | 185?mm? |
|---|
| B1 | 25?mm? |
|---|
| B2 | 35?mm? |
|---|
| b | 33?mm? | 公差: +/-0,2 |
|---|
| d1 | 11?mm? | 公差:h6 |
|---|
| d2 | 60?mm? | 公差: 0 / -0,01 |
|---|
| E2 | 160?mm? |
|---|
| G1 | 74,5?mm? | 潤滑嘴的位置：
1x 直線循環球軸承及導軌組件和螺母 |
|---|
| G3 | 6,5?mm? | 潤滑嘴的位置：
1x 定位軸承 |
|---|
| G4 | 14?mm? | 潤滑嘴的位置：
1x 非定位軸承 |
|---|
| g1 | 11?mm? | 潤滑嘴的位置：
1x 直線循環球軸承及導軌組件和螺母 |
|---|
| g3 | 26?mm? | 潤滑嘴的位置：
1x 定位軸承 |
|---|
| g4 | 0?mm? | 潤滑嘴的位置：
1x 非定位軸承 |
|---|
| H1 | 34?mm? |
|---|
| H2 | 40?mm? |
|---|
| h1 | 23?mm? |
|---|
| L2 | 42?mm? |
|---|
| L3 | 23?mm? |
|---|
| L4 | 8?mm? |
|---|
| Ltot | GH x 1,35 + 273? | 只適用于如下標準。
對不是標準產品，如下：
L tot = A + B1 + B2 + 總行程
以及 Xmin = (A/2) + B2
(GH = 總行程) |
|---|
| R | 116?mm? |
|---|
| Rx | 118?mm? |
|---|
| S3 | 9?mm? |
|---|
| S3 | 15?mm? | 沉孔直徑 |
|---|
| S4 | M6x15? | 螺紋：
M..x 深度 |
|---|
| T1 | 60?mm? |
|---|
| Xmin | GH x 0,176 + 142? | 只適用于如下標準。
對不是標準產品，如下：
L tot = A + B1 + B2 + 總行程
以及 Xmin = (A/2) + B2
(GH = 總行程) |
|---|
|
| mtot | Ltot x 0,046 + 11/ 8?kg? | 整個工作臺/滑塊的質量：
鑄鐵設計
L tot x 0.046 + 11 / 8 |
|---|
| M8x1? | 漏斗形潤滑嘴 |
|---|
| KUE 15 H? | 直線循環滾子軸承及導軌組件 |
|---|
| C | 17100?N? | 基本額定載荷：載荷方向 Y I:
當載荷均勻分布在四個直線球軸承上的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| C0 | 37000?N? | 基本額定載荷：載荷方向 Y I:
當載荷均勻分布在四個直線球軸承上的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| C | 17100?N? | 基本額定載荷：載荷方向 Y II:
當載荷均勻分布在四個直線球軸承上的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| C0 | 37000?N? | 基本額定載荷：載荷方向 Y II:
當載荷均勻分布在四個直線球軸承上的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| C | 17100?N? | 基本額定載荷：載荷方向 Z III:
當載荷均勻分布在四個直線球軸承上的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| C0 | 37000?N? | 基本額定載荷：載荷方向 Z III:
當載荷均勻分布在四個直線球軸承上的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| M0x | 2130?Nm? | 額定扭矩：
當載荷均勻分布在四個滑塊上時的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| M0y | 2170?Nm? | 額定扭矩：
當載荷均勻分布在四個滑塊上時的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| M0z | 2170?Nm? | 額定扭矩：
當載荷均勻分布在四個滑塊上時的基本額定載荷。
基本載荷和扭矩不能同時增加。 |
|---|
| 20 / 05?mm? | 主軸：
直徑/ 節距 |
|---|
| F / FM? | F = 帶法蘭的螺母，無預載。
FM = 帶法蘭的圓柱螺母，預載設計 |
|---|
| C | 14000?N? | 螺母的基本額定載荷
基本額定動載荷 C
動載荷根據 1978年發布的 DIN 69 051, 第4部分。 |
|---|
| C0 | 17000?N? | 螺母的基本額定載荷
基本額定靜載荷 Co。 |
|---|
| ZKLF1560-2RS? | 滾動軸承 |
|---|
| C | 17900?N? | 定位軸承的最大軸向載荷
基本額定動載荷 C |
|---|
| C0 | 28000?N? | 定位軸承的最大軸向載荷
基本額定靜載荷 Co |
|---|
| 關于導軌系統的詳細設計，見PF1樣本。 |
|---|
| 注意：
離中心距離 EZ 最遠的安裝孔總是位于定位軸承一側。 |
|---|
|
